Räume, in denen
gestrahlt wird.
Strahlraum, Freistrahlanlage, Putzhaus, Strahlhalle — die Begriffe meinen dasselbe Prinzip, erhältlich in verschiedenen Größen — ein umschlossener Bereich, in dem von Hand gestrahlt wird, mit Rückführung im Boden und eigener Entstaubung.

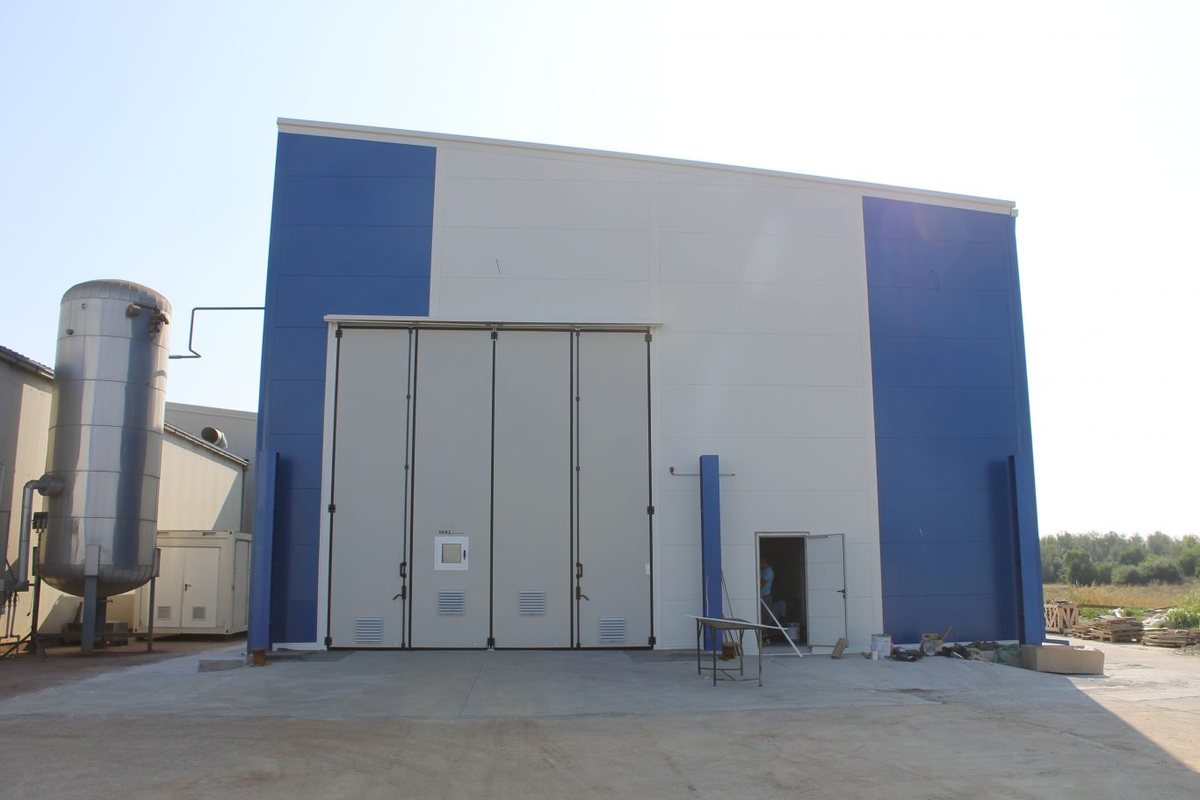

Die Halle ist
Teil der Anlage.
-

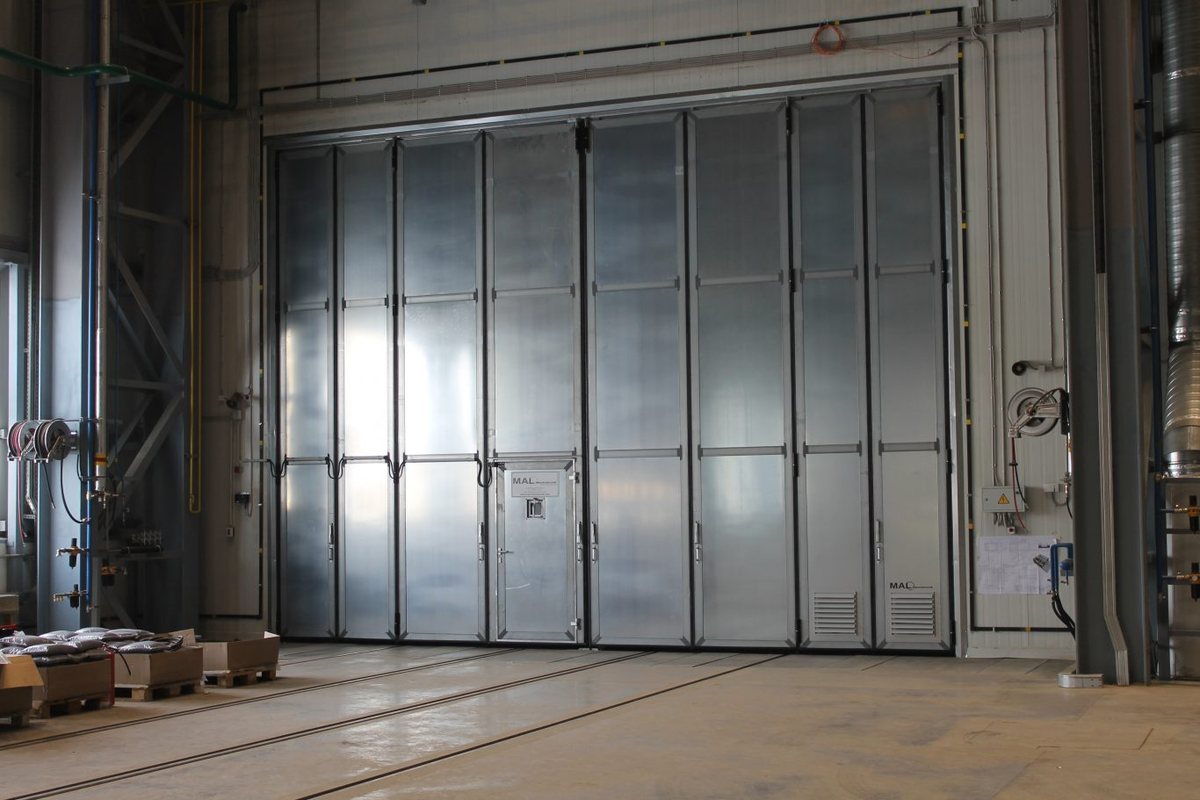

Umschließung
Kabine, Raum oder ganze Halle
Die Größe richtet sich nach dem größten Bauteil, das hinein soll — samt Kranhaken, Wendevorrichtung und dem Platz, den der Strahler zum Arbeiten braucht. Wir planen den Raum um das Bauteil herum, nicht umgekehrt.
- Wandaufbau mit Verschleißschutz an den Strahlflächen
- Tore für Bauteil und Personal getrennt
- Beleuchtung staubdicht
-

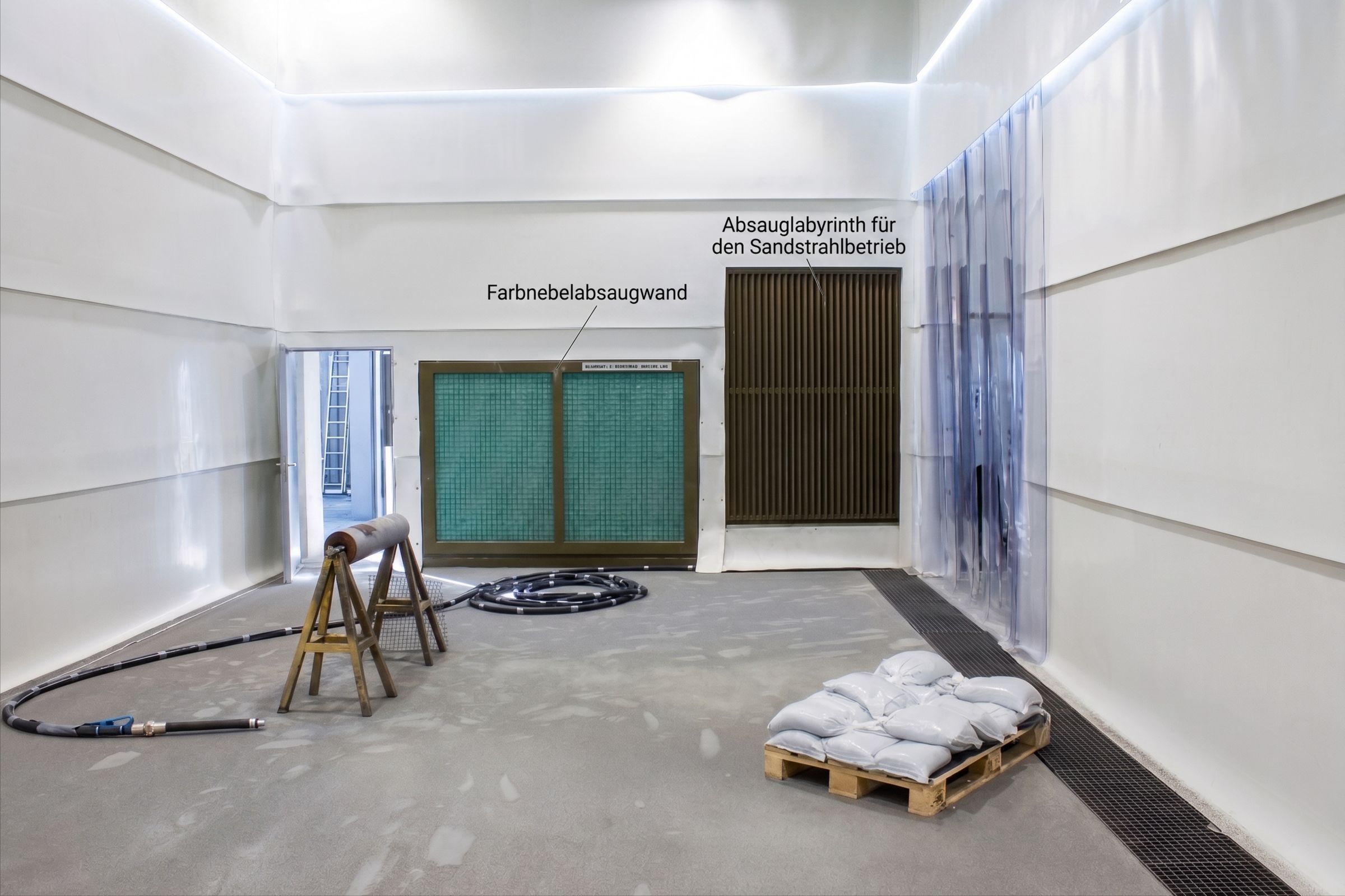

Rückführung
Der Boden holt das Korn zurück
Unter dem Arbeitsboden liegt die Rückführung — das Strahlmittel fällt durch Roste, wird gesammelt, von Staub und Bruchkorn getrennt und geht zurück in den Kessel. Ohne diesen Kreislauf wäre ein Strahlraum im Betrieb nicht bezahlbar.
- Kratzboden, Schnecke oder pneumatische Förderung
- Windsichter zur Trennung von Staub und Bruchkorn
- Auslegung nach Strahlmittel und Durchsatz
-

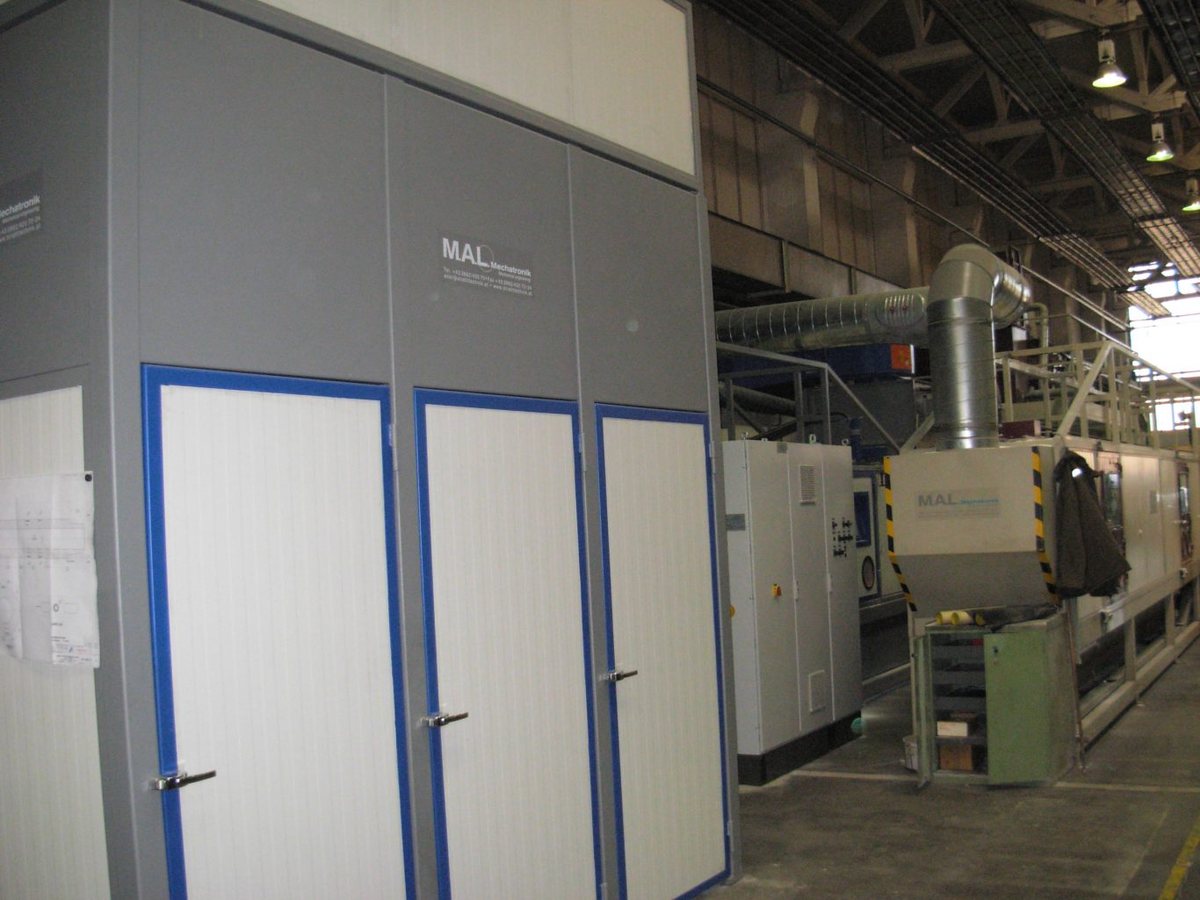

Luftführung
Sicht und Atemluft
Die Absaugung entscheidet, ob der Strahler etwas sieht. Sie führt die Luft so, dass der Staub vom Arbeitsbereich weg zieht — und sie hält den Raum leicht im Unterdruck, damit nichts nach außen tritt.
- Erfassung an der Stelle, an der der Staub entsteht
- Filteranlage mit Abreinigung im Betrieb
- Abscheidung bis Staubklasse H
- Ausführbar für Gefahrstoffe
Reinheitsgrad und Rauheit
Was am Ende zählt, ist die Oberfläche — der geforderte Reinheitsgrad und ein Rauheitsprofil, auf dem die Beschichtung hält. Beides hängt an Strahlmittel, Druck und Führung — und daran, dass die Anlage diese Werte reproduzierbar liefert.
- Reinheitsgrade nach ISO 8501-1
- Rauheit nach Vorgabe des Beschichtungssystems
Strahlraum geplant?
Nennen Sie uns das größte Bauteil, das hinein muss, und die geforderte Oberfläche — daraus ergibt sich der Rest.
