Mobile Strahlsysteme

Mobile Saug- und
Wiederaufbereitung
im Container.

Strahlen, Absaugen und Wiederaufbereiten in einer Einheit. Die Anlage kommt im Containerformat auf die Baustelle, klappt die Markisen aus und arbeitet — ohne dass Strahlmittel entsorgt werden muss.

Stahlbau Werften Tunnel Sanierung Brückenbau
Aufbau
Vom Transport zum Einsatz

Sie kommt geschlossen an
und klappt auf.

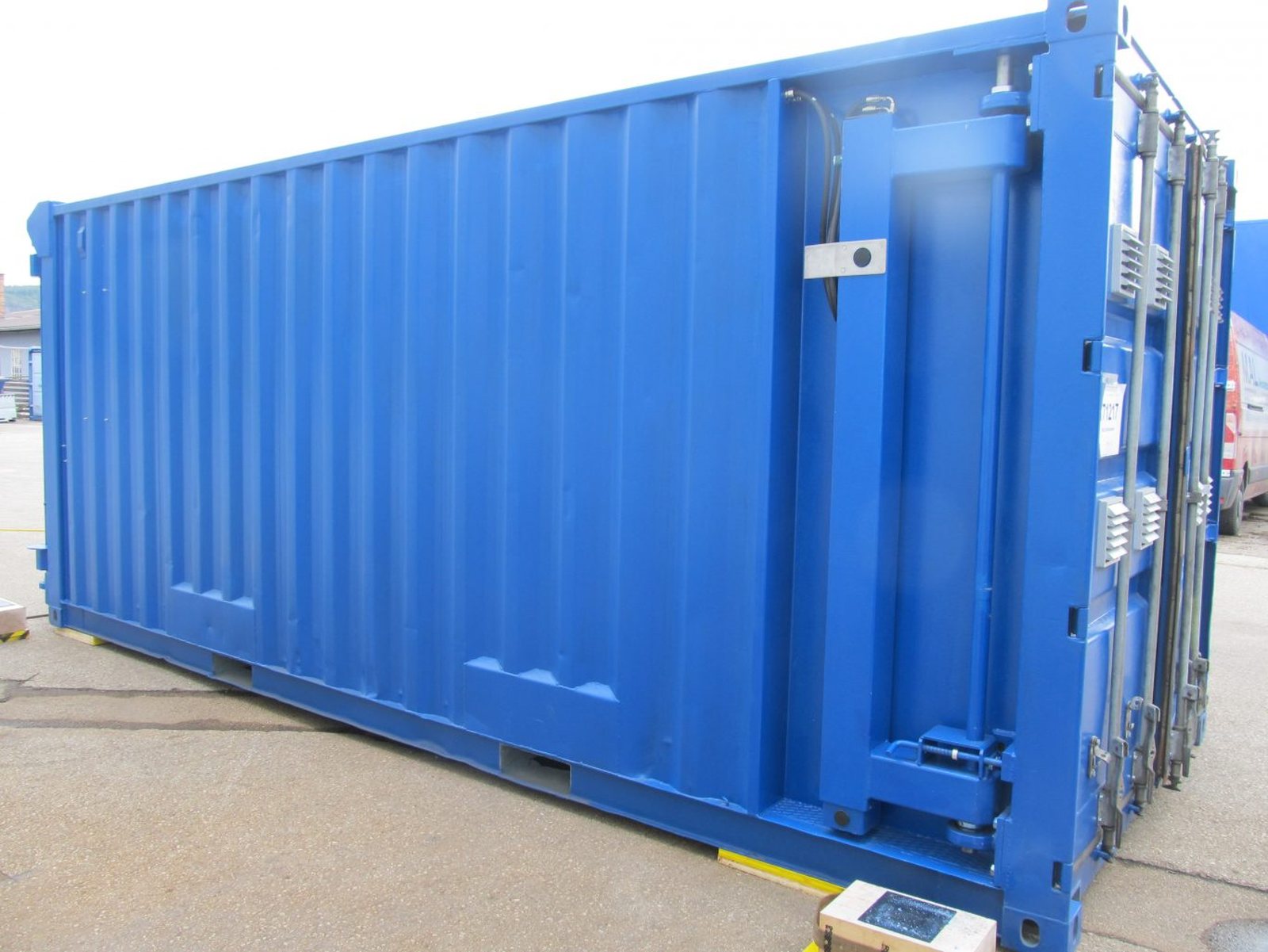

Die Strahlanlage geschlossen im Containerformat, abgestellt auf Holzklötzen
Transportzustand Genormtes Containerformat mit Verriegelung an der Stirnseite — per Hakenlift oder Tieflader an den Einsatzort.

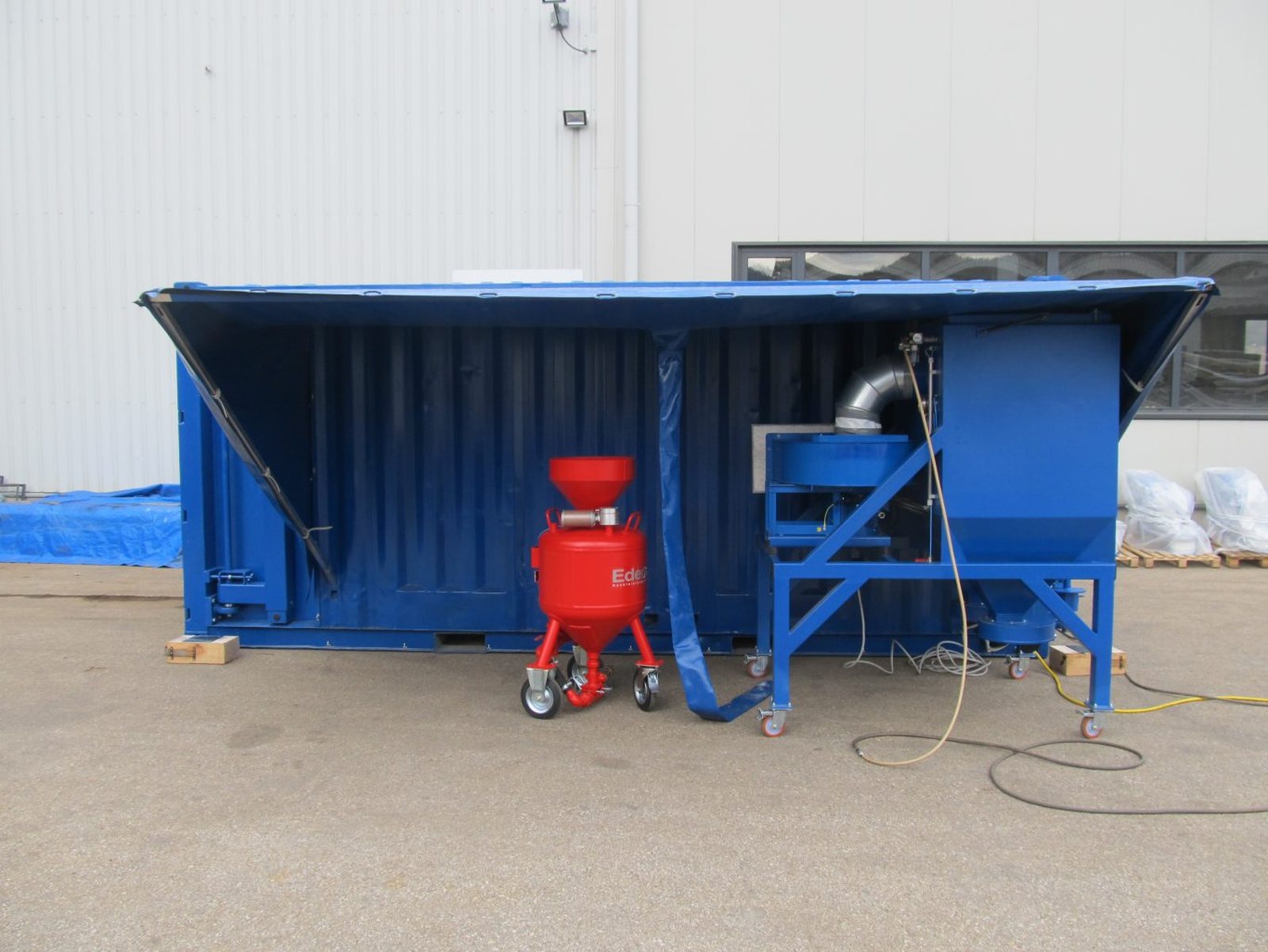

Dieselbe Anlage mit ausgeklappten Markisen, davor der rote Strahlkessel und der Abscheider
Aufgebaut Klappmarkisen als Wetterschutz, Strahlkessel und Abscheider fahrbar davor. Aufbau ohne Kran.

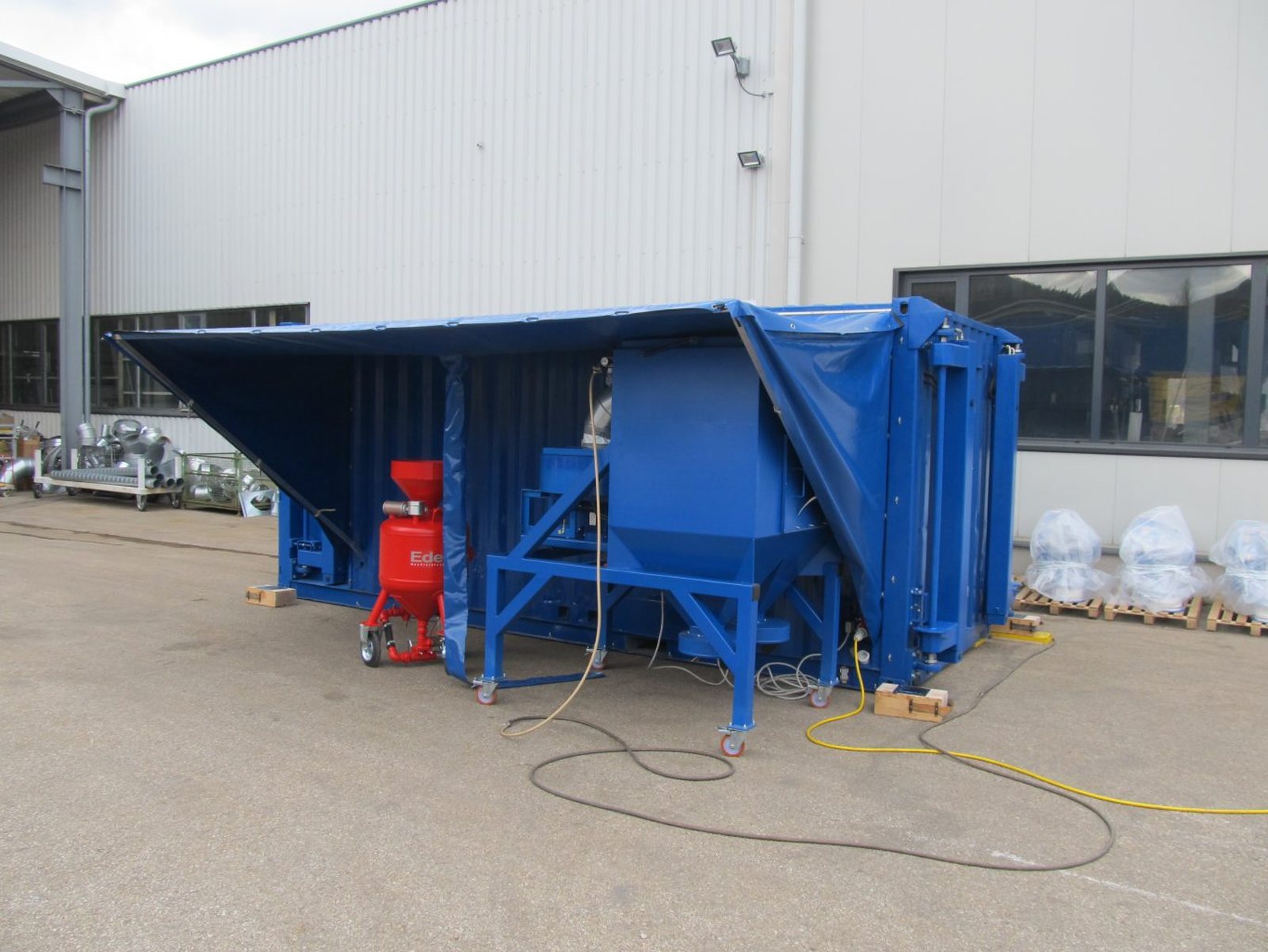

Die Anlage angeschlossen auf dem Werksgelände, mit Saugschläuchen und Stromzuleitung
Angeschlossen Saugschlauch, Druckluft und Strom liegen an. Im Betrieb läuft das Strahlmittel im Kreis, der Staub bleibt im Filter.
Technische Daten
Vollspezifikation

Die eine Zahl,
die den Ausschlag gibt.

−65%

Strahlmittel-Verbrauch gegenüber Strahlen ohne Wiederaufbereitung.

Das ist der Grund, aus dem sich die Anlage rechnet: Strahlmittel kostet beim Einkauf und noch einmal bei der Entsorgung. Alles Weitere in der Tabelle ist Auslegung.

Auslegungsdaten mobile Saug- und Wiederaufbereitung
Kenngröße Wert Grundlage
Volumenstrom Absaugung 6.000 m³/h Auslegungspunkt
Abscheidegrad Filter 99,9 % Staubklasse H nach EN 60335-2-69
Schleuderrad-Geschwindigkeit 240 m/s Auslegungspunkt
Arbeitsdruck Druckluftstrahlen 7 bar Auslegungspunkt
Schutzart Schaltschrank IP54 EN 60529
Schalldruckpegel 68 dB(A) in 1 m Abstand
Einsatztemperatur −15 bis +45 °C Umgebung
Ausführung Stahlbau EXC II EN ISO 1090

Die Werte gelten für die Standardauslegung. Verbrauch, Abscheidegrad und Schalldruck hängen von Strahlmittel, Oberfläche und Konfiguration ab — Prüfbedingungen und Messprotokoll nennen wir Ihnen auf Anfrage. Auslegung für Ihr Bauteil anfragen

Komponenten
Vier Hauptbaugruppen

Jedes Bauteil
greifbar erklärt.

A.01

Fahrwerk & Chassis

Pulverbeschichtetes Stahl­chassis auf 4 wartungs­freien Vollgummi­rädern. Brems­fixierung, hebbar per Stapler.

A.02

Auffangbehälter

1.000 l Edelstahl-Bin mit Sichtfenster. Schnellwechsel­dichtung, restloses Entleeren über Bodenklappe.

A.03

Filtergehäuse

3 vertikale Patronen, ePTFE-Membran, Kategorie H. Auto­matische Druckluft­abreinigung im 12-s-Takt.

A.04

Aggregat & Lüfter

7,5 kW Hochleistungs­gebläse, frequenz­geregelt. Predictive-Maintenance-Sensorik per BLE.

— FEATURE / 01

Strahlmittel-Aufbereitung in einem Durchgang.

Vakuum-Abscheider trennt Strahlmittel von Staub und Bruchteilen während des Saugvorgangs. Kein Stillstand, keine separate Aufbereitungsstation.

  • ▸ 3-stufiger Zyklon
  • ▸ Automatische Korn-Klassierung
  • ▸ Re-Use bis 12 Zyklen
▸ FIG. 01 — ZYKLON
Mobile Strahlsysteme
— FEATURE / 02

Filter-Kategorie H — auch für krebs­erregende Stoffe.

ePTFE-Membran-Patronen, geprüft nach EN 60335-2-69. Automatische Druckluftabreinigung hält die Standzeit konstant über mehrere Schichten.

  • ▸ 99,995 % bei 0,3 μm
  • ▸ Patronen-Schnellwechsel
  • ▸ Druckdifferenz-Monitor
▸ FIG. 02 — FILTER-PAKET
Entstaubung Filter
— FEATURE / 03

Konstruktion nach EN ISO 1090 — Execution Class II.

Jedes Bauteil ist rückverfolgbar — vom Stahlblech bis zur Schweiß­naht. Voll­dokumentierte Fertigung im eigenen Werk in Österreich.

  • ▸ ISO 9001 zertifiziert
  • ▸ Material-Nachweis pro Stück
  • ▸ CE-Konformität
▸ FIG. 03 — FERTIGUNG
Fertigung
